真空配套
CCD-63B 超高真空電動插板閥系列
產品特點
應用領域
- 技術指標
- 尺寸
- 產品特性
- 配件
- 下載
- 接口法蘭
- CF/ISO-F
- 公稱通徑
- DN63
- 適用范圍（Pa）
- 10^5～10^-6
- 漏率(Pa·m3/s)
- ≤1.3×10^-10
- 驅動方式
- 電動
- 工作電壓(V)
- 20≤DC≤50
- 閥門位置指示
- PNP光電開關
- 耐烘烤溫度(℃)
- 開：150 關：120
- 安裝方向
- 水平或電機朝上
CCD-?型超高真空電動插板閥系列
■CCD-?型超高真空電動插板閥為新研制的超薄閥門，是以步進電機為動力源，采用螺紋絲桿傳動機構推(拉)動閥芯組件做直線運動，從而控制閥門的開啟或關閉，其開啟或關閉位置任意可調。該系列插板閥適用于工作介質為空氣及非腐蝕性氣體的場合，配有PNP光電開關，控制閥門的開閉位置。
■CCD-?型超高真空電動插板閥型號：
CCD-35B、CCD-50B、CCD-63B、CCD-80A、CCD-100A、CCD-150A、CCD-200A、CCD-250A、CCD-320B、CCD-400B。
■閥門標準接口形式：
Standard Flange:
CF、ISO-F
| 文件名 | 類型 | 語言 | 日期 | 文件大小 | |

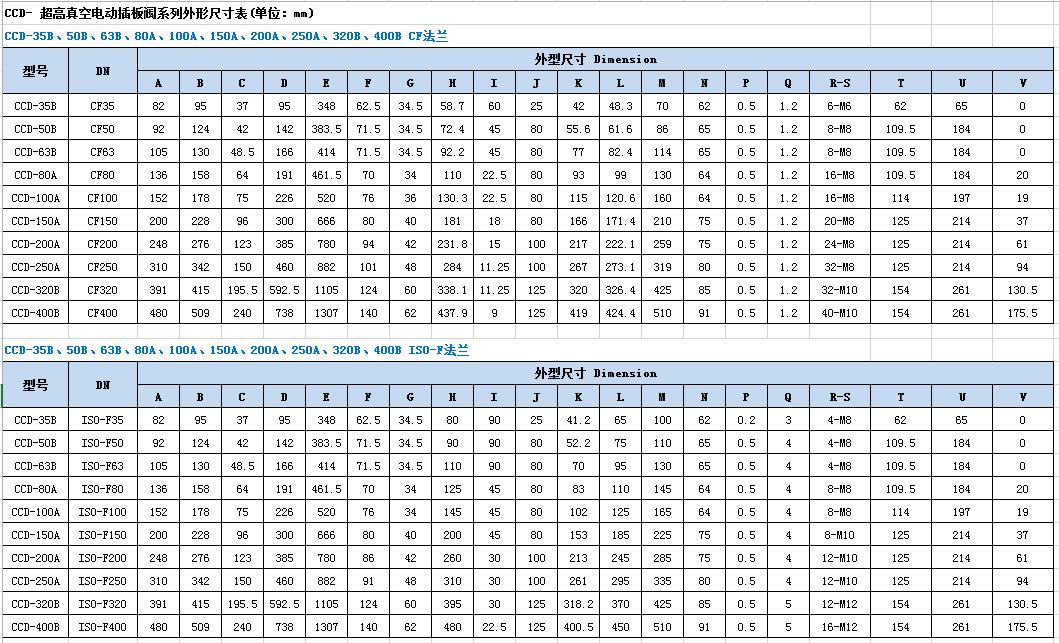

| CCD-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空電動插板閥系列（CF法蘭外形尺寸圖） | 2021-09-14 |  | |||
| CCD-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空電動插板閥系列（ISO-F法蘭外形尺寸圖） | 2021-09-14 | |
