CCQ-1000B 大口徑超高真空側向氣動插板閥系列
產品特點
- 整體尺寸短
- 動作平穩
- 沖擊振動小
- 噪音低
- 密封性能好
應用領域
大型真空設備空間環境模擬大型離子加速器真空核聚變等裝置
- 技術指標

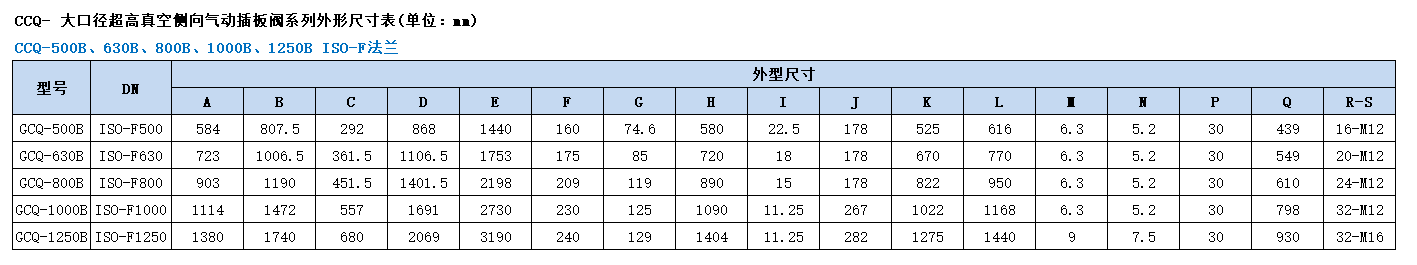

- 尺寸
- 產品特性
- 配件
- 下載
- 接口法蘭
- ISO-F
- 公稱通徑
- DN1000
- 適用范圍（Pa）
- 10^5～10^-6
- 漏率(Pa·m3/s)
- ≤1.3×10^-10
- 驅動方式
- 氣動
- 工作氣壓(MPa)
- 0.6～0.7
- 閥門位置指示
- 磁感應開關
- 耐烘烤溫度(℃)
- 開：150；關：120
- 安裝方向
- 閥門水平或閥門豎直朝上
CCQ-?型大口徑超高真空側向氣動插板閥系列
■CCQ-?型大口徑超高真空側向氣動插板閥其驅動氣缸位于閥門側向位置，是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，氣缸活塞桿推(拉)動閥芯組件做直線運動，從而控制閥門的開啟或關閉。該系列插板閥適用于工作介質為空氣及非腐蝕性氣體的場合，配有磁性感應開關，有指示燈顯示開閉位置。該系列產品采用316L焊接波紋管為軸封運動部件，具有整體尺寸短，動作平穩、沖擊振動小、噪音低、密封性能好等優點，是大型真空系統的首選閥門之一，主要應用在大型真空設備、空間環境模擬、大型離子加速器及真空核聚變等裝置上。
■CCQ-?型大口徑超高真空側向氣動插板閥型號：
CCQ-500B、CCQ-630B、CCQ-800B、CCQ-1000B、CCQ-1250B
■閥門標準接口形式：
Standard Flange:
ISO-F
